成樂高速擴建 機載激光雷達繪“3D圖”

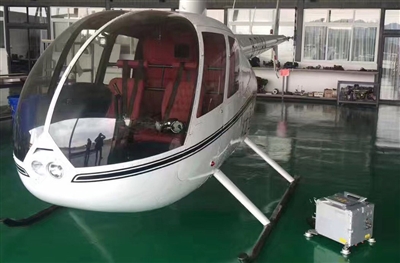

機載激光雷達將架在起落架上

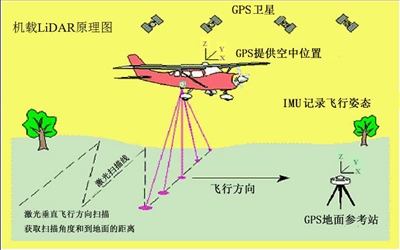

機載激光雷達原理圖
以往的高速路上，常可見這樣的場景：一前一后兩輛閃爍著警燈的巡邏車之間，一組工作人員正操作著測繪儀器。每測完一段，人員、設備和巡邏車都同步向前移動一段距離。飛馳的汽車或從他們身邊掠過，或急劇剎車，作業區附近一時險象環生。技術人員在“用生命測量”的同時，也造成道路阻斷、擁堵，給過往車輛造成極大不便和風險。
近日，在成樂高速擴容改造上百公里的測量中，四川省交通運輸廳公路規劃勘察設計研究院首次應用機載激光雷達掃描技術。原本需要3個月且可能斷道的危險測量工作，只花了10來天便得以安全完成，且未對正常交通造成影響。
外形
像個微波爐
8月2日，在彭山通用機場，一架小型直升機搭載著激光雷達騰空而起，飛向成樂高速擴容A3標段上空，進行空中掃描。這是在四川省高速公路改擴建工程中的首次應用，也標志著人工斷道測繪的傳統方式將逐漸成為歷史。
激光雷達被架在直升機起落架上，它的外形并不炫酷，激光掃描器方方正正的就像一個微波爐。微波爐的側面，并排裝著數碼相機和一個叫IMU的設備，相機鏡頭朝下，用于獲取地面的彩色數碼影像，而簡稱為IMU的“慣性測量單元”就像雷達的平衡器官，隨時感知著雷達的姿態。激光傳感器頭在微波爐的下方每秒發射和接收數百萬個激光脈沖，對地面進行精確測量。
激光掃描器和相機是獨立的兩個系統，卻都接受控制存儲器的指揮。帶有激光和相機的傳感器部分通過數據線與控制存儲器相連，如果把雷達的傳感器比作耳機和麥克風，放在直升機機艙的存儲器則是一部“手機”，收攬所有測量結果。
由于直升機震動比較厲害，雷達的4個支腳裝有腳墊減震，就像穿了4只厚底的松糕鞋。
工作
就像在掃地
“激光雷達工作時就像掃地”，公路院測繪分院教授級高工楊洪形象地說，激光一條一條地、左右橫著掃，飛機往前飛，每秒數百萬激光點呈“之”字形分布，就把需要測量的區域都覆蓋了。
但飛機要飛直線，而公路是帶狀的，線路比較彎曲，就只能分成一段段地飛，“飛彎曲了，數據不好處理”。從眉山到樂山，再加上峨眉山支線，一共分成了50多段，飛行員都“轉暈了”。成都商報記者看到，航線就如一條條斷裂的五線譜。
正因為公路呈帶狀，動則綿延一兩百公里，激光雷達掃描技術不成熟時難以運用，近些年才興起。目前，此項技術已應用于新機場高速高架的底層道路和廣元到平武高速公路等的測量，高速改擴建項目是第一次。測繪分院負責人告訴成都商報記者，以后成南高速、成綿高速、成溫邛高速的擴容都可能用到激光雷達掃描技術。
作用
不堵路又安全
該負責人表示，激光雷達掃描是一種全球趨勢的測繪手段，將大量減少人工測繪。與人工測繪相比，其最大的優勢就是不用阻斷道路，同時能保證工作人員的安全。特別是改擴建項目，用傳統的方式去測，不僅要占用車道造堵，在車輛的干擾之下，效率低下，工作人員也有危險。
曾經，70公里的道路由20幾個人測了兩個月；而運用激光雷達掃描，3天完成5個架次的飛行作業，累計僅用9個小時就完成了測繪工作。地面配合人員僅為往常的1/2~1/3。
其次，激光雷達掃描非常準確直觀，相當于把野外搬到室內，而現場可能只看到局部。改擴建工程既有新車道，也有舊車道，新舊要無縫銜接，測量就必須準確。比如路面加鋪瀝青、水泥混凝土1厘米與5厘米造價差別很大。這么長的公路，一旦測錯了，損失更慘重。從楊洪提供的圖上，記者看到，激光雷達影像掃描甚至能看清行駛車輛上的年審標志。
同時，沒有道路的懸崖絕壁、茂密的森林、沼澤濕地或其他無法進入的地方，激光雷達都能成功完成測量工作。還能為三維實景模型提供基礎數據，方便建設、養護和運營管理等。
據了解，成樂高速擴容項目青龍場至眉山試驗段設計完畢，目前已全面開工；主體工程初步設計戶外工作也已完成。
匡成剛 胡棟才 成都商報記者 嚴丹 四川省交通運輸廳公路規劃勘察設計研究院供圖
